您當前的位置：首頁 -> 產品中心

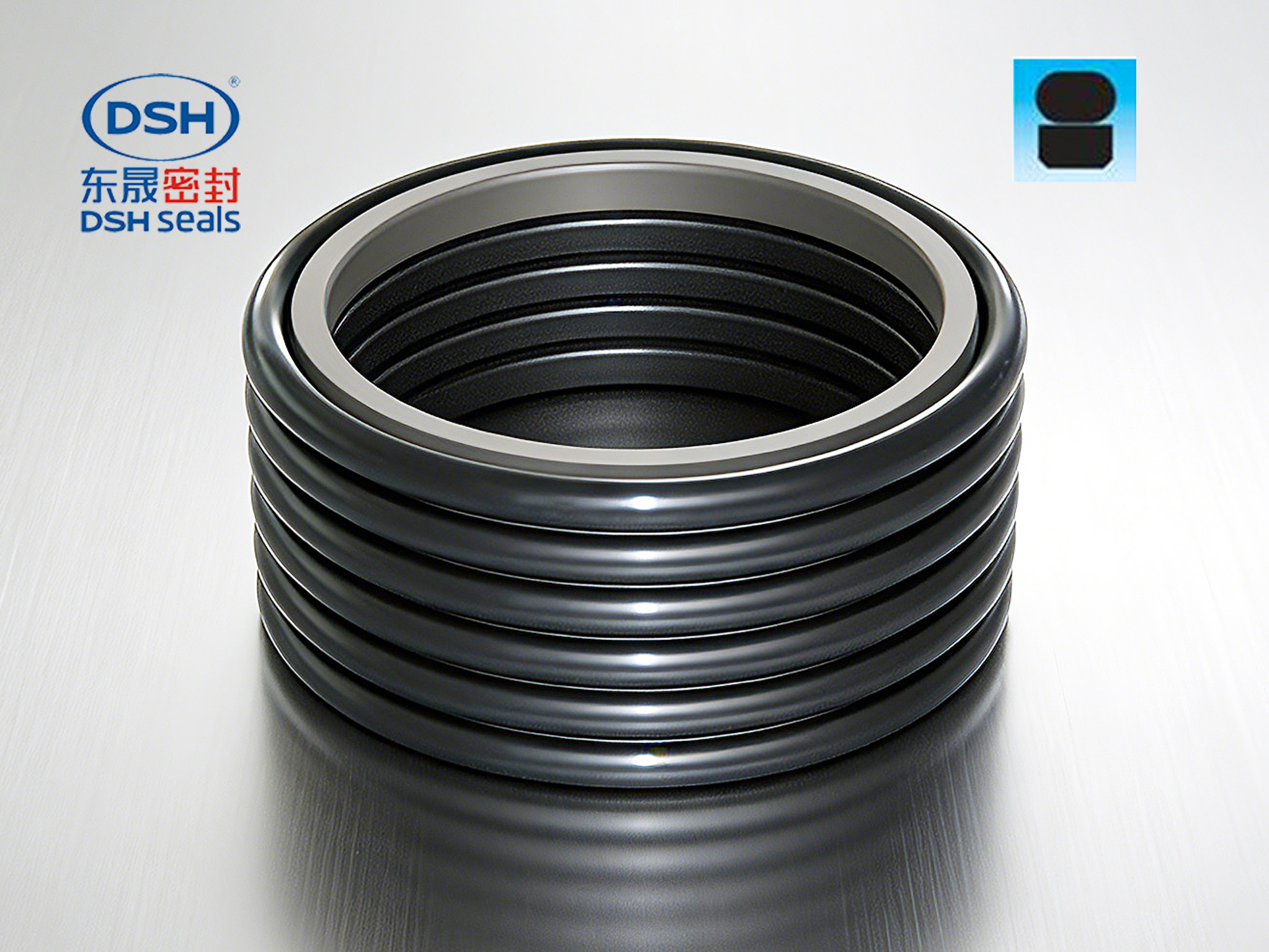

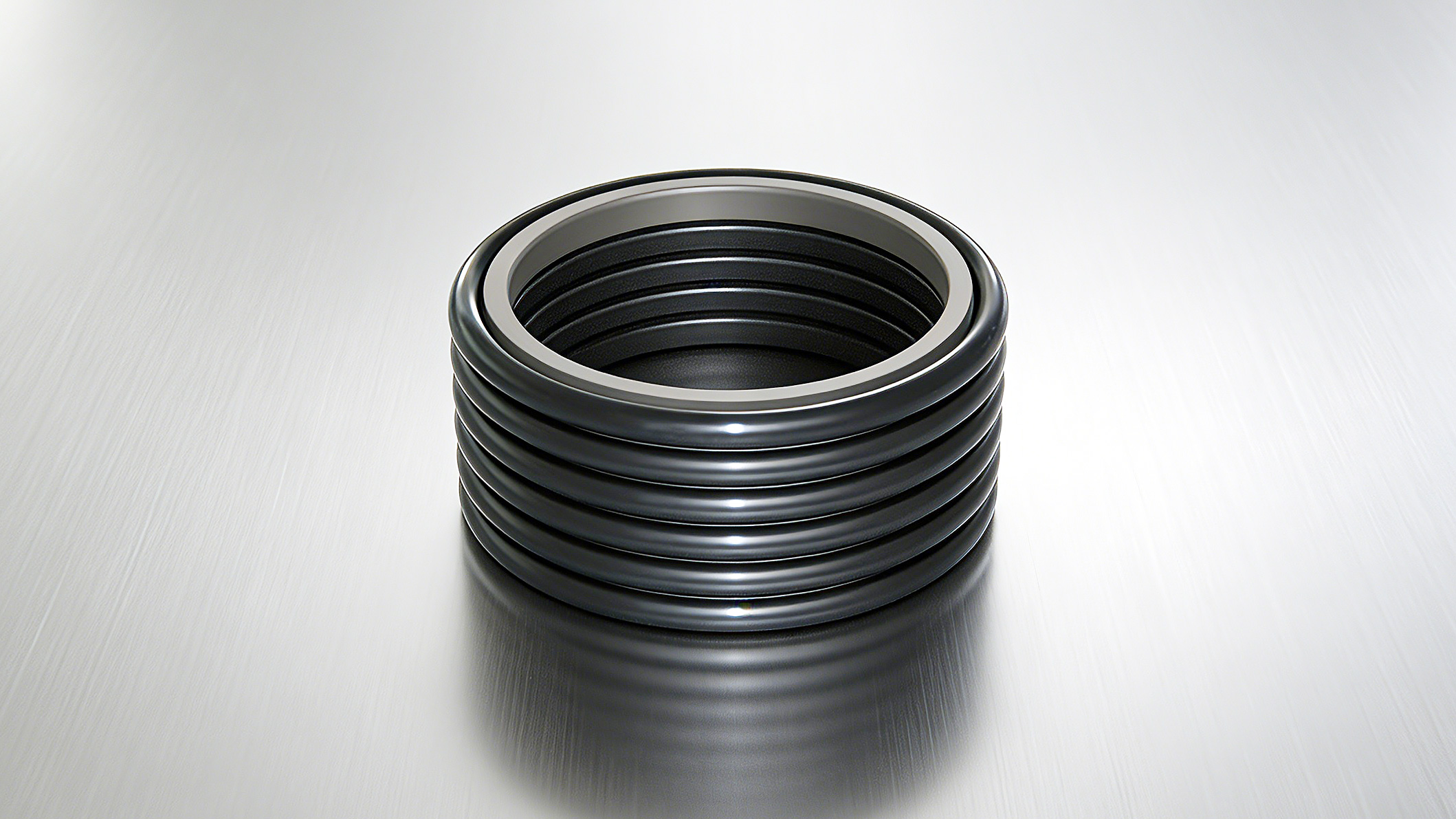

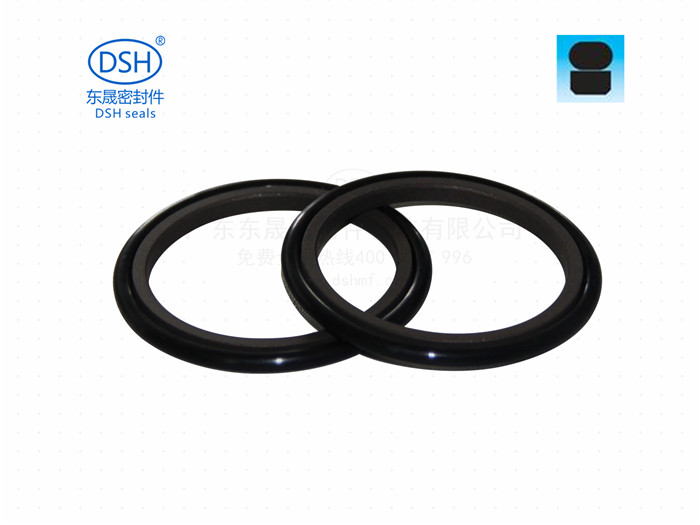

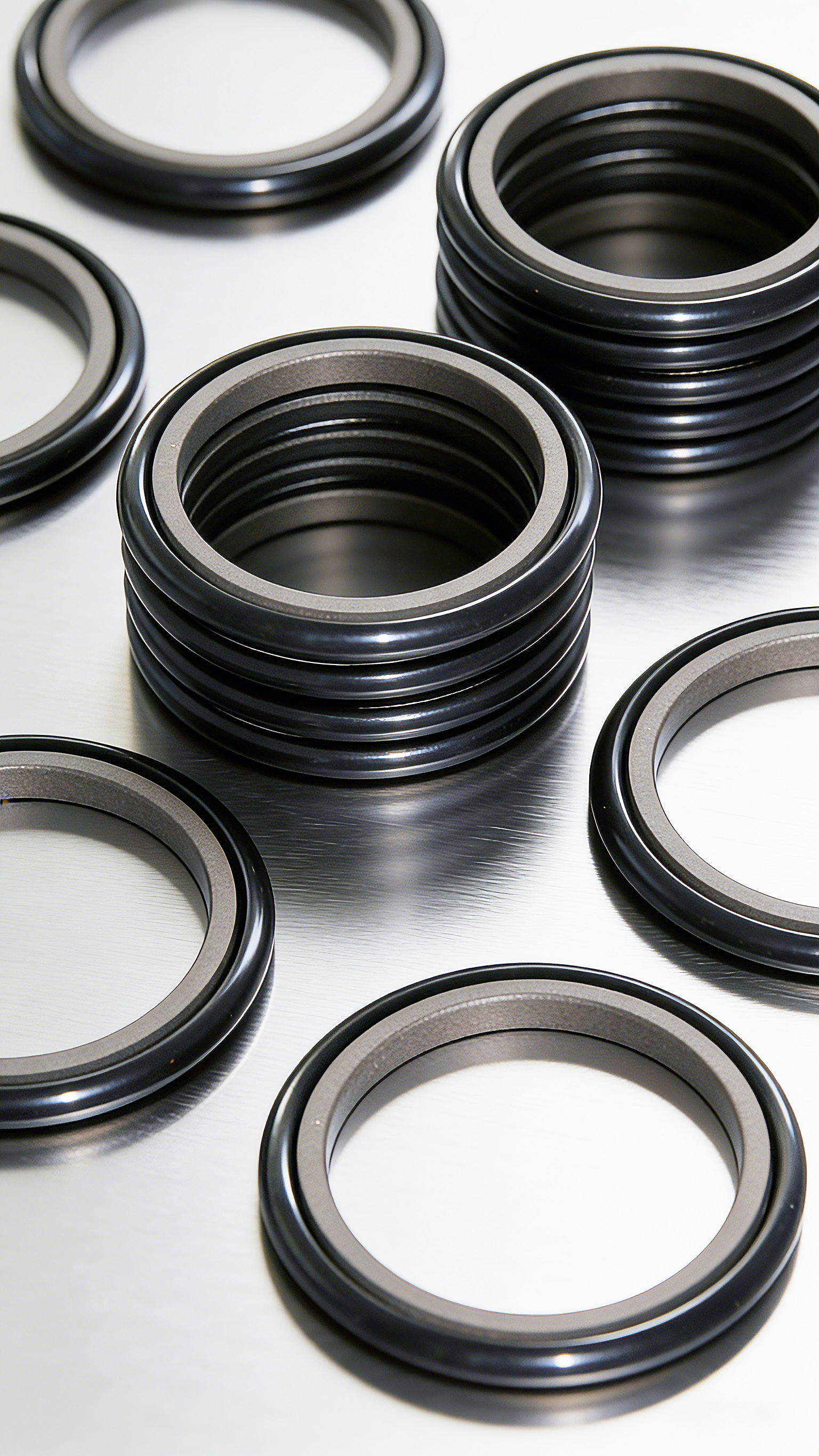

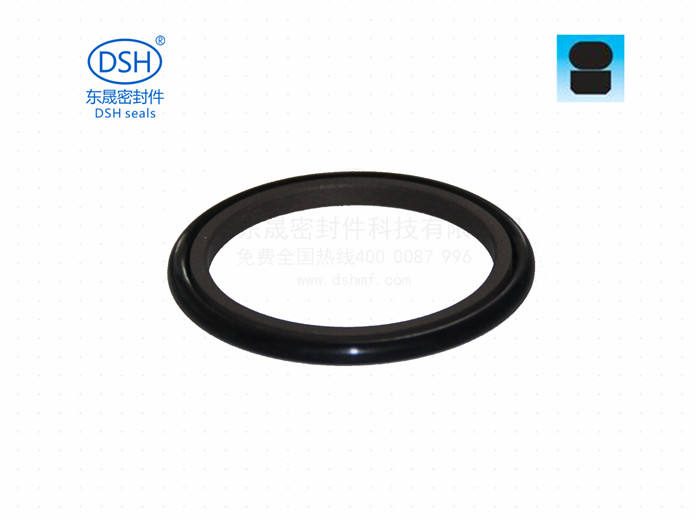

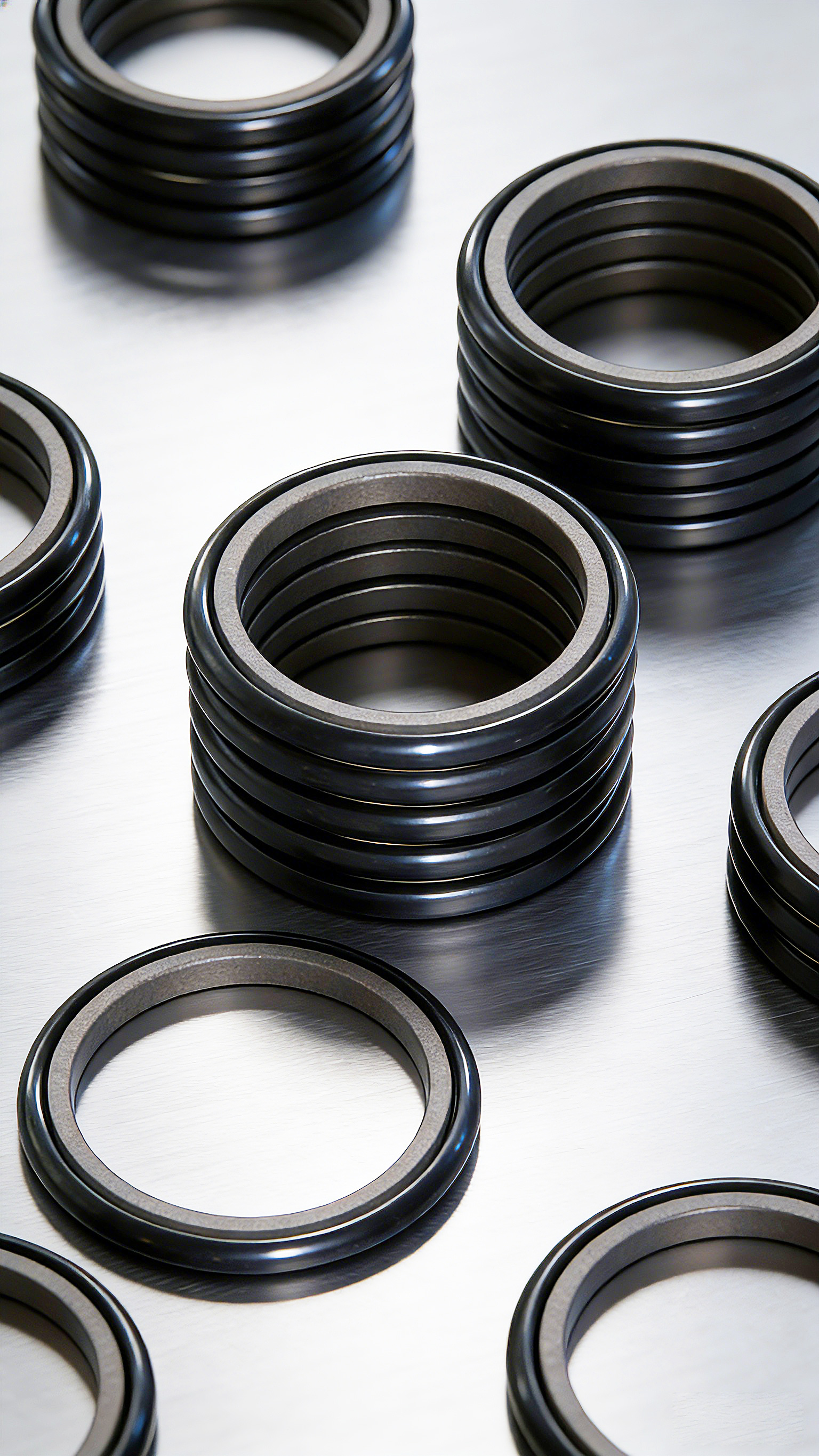

方形組合密封圈

代碼：方形組合密封圈
壓力≤(MPa)：60
速度≤(m/s)：15
溫度℃：-40/+200
材料：NBR/PTFE FKM
介質：液壓油、阻燃液、水、氣
應用：特殊油缸,泵/閥,機床,機器手,伺服機構
訂購熱線：400-0087-996

產品詳情

-軸用密封圈

方形組合

密封圈

-油缸、氣缸行業專用密封圈

方形組合密封圈

工作原理及基本知識

方型組合密封件是截面呈現出方形的密封件，由一個填充聚四氟乙烯制成的滑環和一個提供彈力的橡膠O型密封圈組成。用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處，在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。

124

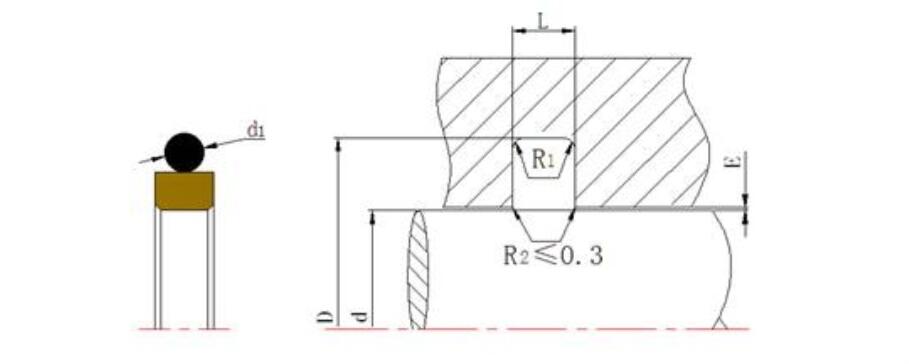

方形組合密封圈截面圖

技術參數

Technical Data

壓力>
Pressure[Mpa]

溫度>
Temperature(℃>)

速度
Sliding speed(m/s)

介質>
Medium

標準產品
tandard

-45/+200

液壓油、阻燃油、水、氣
Mineral oil based hydraulic fluids,barely
flammable hydraulic fluids, water,air and others.

材料Material			設計標準或互換件 Standard or can fit the groove
	0圈 0-ring	滑環 Slide ring	ISO 7425/2
標準件Standard	NBR	PTFE-青銅 PTFE-Bronze	GB_T 15242.3
特殊Special (on request)	FKM	PTFE-碳纖維 PTFE-carbon	RG43/RG41/RG45 GS55043/GS55041/GS55045

工作壓力Pressure					160bar		250bar		400bar
擠出間隙Max Gap E					E≤0.6mm		E≤0.4mm		E≤0.2mm

訂貨范例 Order Example for standard version:

軸徑 Diameter d=80mm

訂貨號 Order Code DSI 80*95.1*6.3

Installation Dimension table based on Metric Size

公制溝槽尺寸

軸徑d h9	溝槽底徑D H9	槽寬L +0.2	0型圈線徑d1	R1≤
3~18	d+4.9	2.2	1.8	0.4
8~36	d+7.3	3.2	2.65	0.4
19~200	d+10.7	4.2	3.55	0.8
38~250	d+15.1	6.3	5.3	1.2
100~400	d+20.5	8.1	7	1.6
250~760	d+24	8.1	7	1.6
650~1500	d+27.3	9.5	8.6	2
1000~1500	d+38	13.8	12	2

如何貯存密封件?

密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。
